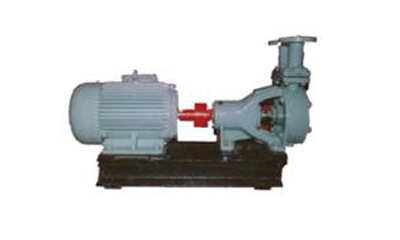

CX系列船用单级旋涡泵

型号说明:

主要技术性能参数:



泵型号 流 量 m3/h 扬 程 m H2O 转 速 r/min 配 用 电 机 泵质量 (kg)
功率(kw) 型  号
20CX-6 0.7 75 2825 1.1 Y80L2-2-H(B3) 57
20CX-7 1.0 85 2840 1.5 Y90S-2-H(B3) 62
20CX-8 1.5 85 2840 2.2 Y90L-2-H(B3) 67
20CX-10 2.2 85 2880 3.0 Y100L-2-H(B3) 76
25CX-11 3.0 85 2880 3.0 Y100L-2-H(B3) 77
32CX-13 4.0 85 2990 5.5 Y132-S1-2-H(B3) 96
32CX-14 5.0 85 2900 7.5 Y132-S2-2-H(B3) 115
40CX-12 5.0 105 2930 11 Y160M1-2-H(B3) 140

  CX系列船用单级旋涡泵的特点是泵与电动机同轴,采用硬质合金机械密封,不锈钢轴,锡青铜叶轮,具有重量轻,体积小,噪音低,泵效高,维修方便等。是船舶工业,锅炉给水,冷却,冲洗,水润滑及其他小流量,高扬程给送水装置,水温不超过80℃的理想产品。
   CX系列船用单级旋涡泵采用泵与电机直联结构,其进水口为水平方向,吐出口垂直向上。 从泵端看,泵为逆时针的转动。 叶轮可以在悬臂轴上自由滑动,运转时能自动调正叶轮二面的间隙,外隔板可借助于叶轮上的二螺孔与叶轮一起拆出。
   CX系列船用单级旋涡泵的工作原理:当原动机通过轴带动在泵内叶轮旋转时,液体由吸人口进入流道,受到旋转叶轮的离心力作用,被摔向四周环形流道内,使液体在流道内转动。因为每一个液体的质点都受到离心力的作用,叶轮内侧液体受离心力的作用大,而在流道内液体受离心力的作用小,由于两者所受的离心力大小不同,因而引起液体作纵向旋涡运动。
   CX系列船用单级旋涡泵主要是作为船用辅助锅炉系统配套用的给水泵,也可作其他输送清水的用途。

本公司主要生产经营船用泵、船用水泵、船用喷射泵、船用阀门、船用仪表、船用电机,产品均经国家船检局认可,并可提供中国CCS、英国LR、德国GL、美国ABS、挪威DNV、日本NK、法国BV等国船级社的检验证书。已通过了中国新时代质量认证中心组织的GB/T19001-2000idt ISO9001-2000和GJB9001A-2001质量认证以及海军各基地和陆军、装甲兵部队,部分产品随船出口到东南亚、德国、美国、俄罗斯等国家和地区,为国内船用水泵最主要的供货商,在造船界享有较高的声誉。欢迎洽谈电话:0535-3607501
