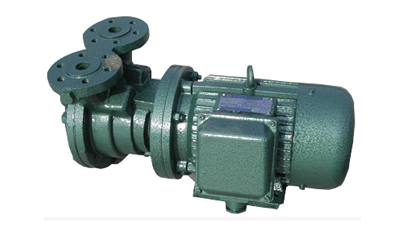

CXZ系列船用自吸式旋涡泵

CXZ系列船用自吸式旋涡泵供船舶装置抽送饮水、洗涤及卫生用的淡水或海水。
型号说明:


三泵型号及性能参数:




泵型号 流量 m3/h 扬程 m h2o 自吸高度 m h2o 转速 r/min 配用电机 kw 泵质量 kg
20CXZ-35 1 35 3 2900 0.75 52
32CXZ-25 3.5 28 3 2900 1.5 57
32CXZ-40 3 40 4 2900 2.2 57
40CXZ-30 9 30 4 2900 4 80

CXZ系列船用自吸式旋涡泵是一种叶片泵。主要是由叶轮、泵体和泵盖组成。叶轮是一个圆盘,圆周上的叶片呈放射状均匀排列。CXZ系列船用自吸式旋涡泵的泵体和叶轮间形成的环形流道,吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间设有隔板,由此可以将吸入口和排出口隔离开。由星形叶轮在带有不连贯槽道的盖板之间旋转来输送液体的泵称为CXZ系列船用自吸式旋涡泵。
   CXZ系列船用自吸式旋涡泵的工作原理是:星形轮在旋转时,产生了离心力,液体在此离心力的作用下,由泵壳侧面孔流入叶片根部并被抛向外圆,进入两侧盖板的槽道中。这部分液体原来随着叶片作圆周运动,因此具有一定的速度能,在盖板槽道中速度能变为压力能。然后又被旋涡泵叶片所攫取。在液体质点由入口到出口整个过程中,这样的作用会多次的重复,能量逐次得增加,就象液体在离心水泵中受多级叶轮的作用那样。液体在槽道中随着星形叶轮运动,到了截止点之后,由于槽道突然被堵塞,液体就从出口孔流出。出口孔一般设在出口盖板上,在入口盖板上,装有入口孔,它开在截止区后槽道突然出现的地方,这里显然是负压,以便把液体吸进来。由此可见,CXZ系列船用自吸式旋涡泵具有良好的自吸功能。
   CXZ系列船用自吸式旋涡泵供船舶装置抽送饮水、洗涤及卫生用的淡水或海水。

本公司主要生产经营船用泵、船用水泵、船用喷射泵、船用阀门、船用仪表、船用电机,产品均经国家船检局认可,并可提供中国CCS、英国LR、德国GL、美国ABS、挪威DNV、日本NK、法国BV等国船级社的检验证书。已通过了中国新时代质量认证中心组织的GB/T19001-2000idt ISO9001-2000和GJB9001A-2001质量认证以及海军各基地和陆军、装甲兵部队,部分产品随船出口到东南亚、德国、美国、俄罗斯等国家和地区,为国内船用水泵最主要的供货商,在造船界享有较高的声誉。欢迎洽谈电话:0535-3607501
