当前位置:网站首页 > 船用泵 > 船用旋涡泵 >

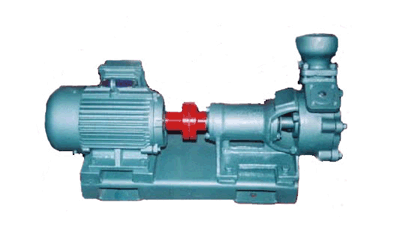

WZ自吸船用旋涡泵


本泵系单级单吸悬臂式旋涡泵，适用于船舶输送不含固体颗粒、杂质的海水、淡水。

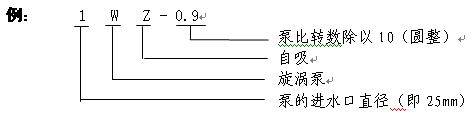

型号说明：



主要技术性能参数：

流量 （m3/h） 扬程 (m) 转速 (r/min) 必需汽蚀余量 (m) 电机功率 (kw) 泵质量 (kg)
1.0 37 1400 3.5 1.5 79
1.8 25.5
2.5 15


    WZ自吸旋涡泵的叶轮为一等厚圆盘，在它外缘的两侧有很多径向小叶片。在与叶片相应部位的WZ自吸旋涡泵壳上有一等截面的环形流道，整个流道被一个隔舌分成为吸、排两方，分别与WZ自吸旋涡泵的吸、排管路相联。WZ自吸旋涡泵内液体随叶轮一起回转时产生一定的离心力，向外甩入WZ自吸旋涡泵壳中的环形流道，并在流道形状的限制下被迫回流，重新自叶片根部进入后面的另一叶道。
    因此，液体在叶片与环形流道之间的运动迹线，对静止的WZ自吸旋涡泵壳来说是一种前进的螺旋线；而对于转动的叶轮设备来说则是一种在进行后退的螺旋线。WZ自吸旋涡泵即因液体的这种旋涡运动而得名。液体能连续多次的进入设备的叶片之间获取相应的能量，直到最后从排出口设备里面排出。
    WZ自吸旋涡泵的工作有些像多级离心WZ自吸旋涡泵，但WZ自吸旋涡泵没有像离心WZ自吸旋涡泵蜗壳或导叶那样的能量转换装置。WZ自吸旋涡泵主要是通过多次连续作功的方式把能量传递给液体，所以能产生较高的压力。在能量传递过程中，由于液体的多次撞击，能量损失较大，WZ自吸旋涡泵的效率较低，一般为20～50％。
本公司主要生产经营船用泵、船用水泵、船用喷射泵、船用阀门、船用仪表、船用电机，产品均经国家船检局认可，并可提供中国CCS、英国LR、德国GL、美国ABS、挪威DNV、日本NK、法国BV等国船级社的检验证书。已通过了中国新时代质量认证中心组织的GB/T19001-2000idt ISO9001-2000和GJB9001A-2001质量认证以及海军各基地和陆军、装甲兵部队，部分产品随船出口到东南亚、德国、美国、俄罗斯等国家和地区，为国内船用水泵最主要的供货商，在造船界享有较高的声誉。欢迎洽谈电话:0535-2447146（总机）
