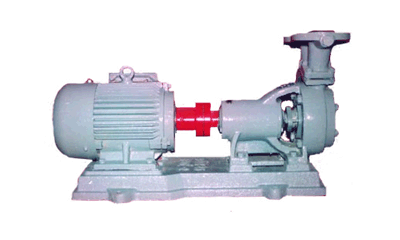

W船用旋涡泵

W型旋涡泵适用于船舶输送不含固体颗粒、杂质的海水、淡水。

型号说明:

泵型号及性能参数:

泵型号 流量 (L/s) 扬程 (m) 转速 (r/min) 电机功率 (Kw) 效率 (%) 必需汽蚀余量 (m)
20W-20 0.1 0.2 0.25 28 20 15 2900 0.75 14 22 21 3 3.5 4
20W-65 0.1 0.2 0.25 80 65 50 2.2 7 15 15 3.5 4 4.5
25W-25 0.22 0.4 0.5 40 25 18 0.75 17 26 25 3.5 4 4.5
25W-70 0.22 0.4 0.5 110 70 52 3 13 22 23 4 4.5 5
32W-30 0.48 0.8 1 52 30 20 1.5 23 32 31 3.5 4 4.5
32W-75 0.48 0.8 1 115 75 53 2900 4 23 30 30 4.5 5 5.5
40W-40 1 1.5 1.8 60 40 26 4 25 34 34 4 5 6
40W-90 1 1.5 1.8 132 90 63 7.5 23 33 33 5.5 6.5 7.5
50W-45 1.7 2.5 3 66 45 28 5.5 26 36 35 5 6 7
65W-50 2.8 4 4.7 84 50 30 11 29 39 37 5.5 6.5 7.5



    W旋涡泵(也称涡流W旋涡泵)是一种叶片W旋涡泵。主要由设备叶轮、W旋涡泵体和W旋涡泵盖组成。设备叶轮是一个圆盘,圆周上的叶片呈放射状均匀排列。W旋涡泵体和设备叶轮间形成环形流道,吸入口和排出口均在设备叶轮的外圆周处。设备的吸入口与它的排出口之间有一个隔板,由此将吸入口和排出口隔离开。

    我们将W旋涡泵内的液体分为两部分:叶片间的液体和流道内的液体。当设备叶轮进行旋转的时候,在离心力的作用下,设备叶轮内液体的圆周速度大于流道内液体的圆周速度,故形成“环形流动”。又由于自我们的吸入口至排出口的液体是在跟着叶轮进行前进的,这两种不同运动的合成结果,就使液体产生与设备叶轮转向相同的“纵向旋涡”。因而得到W旋涡泵之名。在这里我们需要特别指出的是,我们液体的质点在W旋涡泵体流道内的圆周速度小于设备叶轮的圆周速度。

本公司主要生产经营船用泵、船用水泵、船用喷射泵、船用阀门、船用仪表、船用电机,产品均经国家船检局认可,并可提供中国CCS、英国LR、德国GL、美国ABS、挪威DNV、日本NK、法国BV等国船级社的检验证书。已通过了中国新时代质量认证中心组织的GB/T19001-2000idt ISO9001-2000和GJB9001A-2001质量认证以及海军各基地和陆军、装甲兵部队,部分产品随船出口到东南亚、德国、美国、俄罗斯等国家和地区,为国内船用水泵最主要的供货商,在造船界享有较高的声誉。欢迎洽谈电话:0535-2447146(总机)
