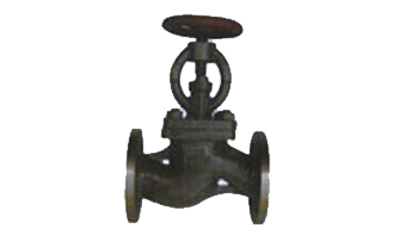

PN1.6MPa法兰铸钢截止阀



  PN1.6MPa法兰铸钢截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,PN1.6MPa法兰铸钢截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。
  PN1.6MPa法兰铸钢截止阀开启时,其阀瓣的开启高度,达到公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应该是由阀瓣的行程来决定。 本类阀门在管道中一般应当水平安装。
  PN1.6MPa法兰铸钢截止阀操作原理和结构说明
  1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
  2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用
  3、本阀门采用尼龙制品作密封面,填料为软成型填料,上密封也为软材质,密封性能较好。
本公司主要生产经营船用泵、船用水泵、船用喷射泵、船用阀门、船用仪表、船用电机,产品均经国家船检局认可,并可提供中国CCS、英国LR、德国GL、美国ABS、挪威DNV、日本NK、法国BV等国船级社的检验证书。已通过了中国新时代质量认证中心组织的GB/T19001-2000idt ISO9001-2000和GJB9001A-2001质量认证以及海军各基地和陆军、装甲兵部队,部分产品随船出口到东南亚、德国、美国、俄罗斯等国家和地区,为国内船用水泵最主要的供货商,在造船界享有较高的声誉。欢迎洽谈电话:0535-2447146(总机)
