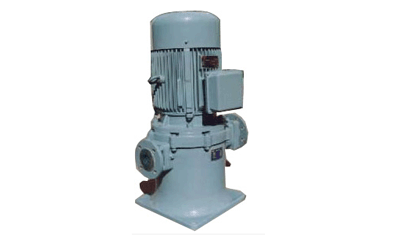

CLZ系列船用立式自吸泵
CLZ系列船用立式自吸泵系新型专利产品，国内首创，（ZL 99 2 28354.X ）。产品具有体积小、自吸性能好(不需外加自吸装置)、重量轻等特点。安装、使用、维修方便。
该泵用作舱底、压载、消防泵以及海淡水冷却和卫生水泵。本系列大规格泵可作为缉私水炮、消防炮配套工作泵。

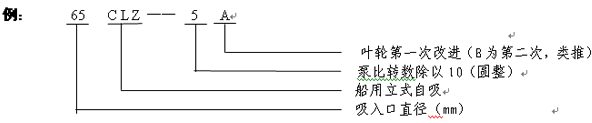

型号说明:
主要技术性能参数:
| 型 号 | 流 量 m3/h | 扬程 m | 转速 r/min | 电机功率 Kw | 必需汽蚀余量 m |
泵质量 kg |
|
40CLZ—2 |
5 | 60 | 2950 | 5.5 | 4.0 | 173 |
|
50CLZ—9 |
27 | 14.5 | 3 | 4.0 | 152 | |
|
50CLZ—7 |
12.5 | 20 | 2.2 | 4.0 | 146 | |
|
50CLZ—6 |
21 | 30 | 4.0 | 4.0 | 164 | |
|
50CLZ—4 |
12.5 | 32 | 3 | 4.0 | 152 | |
|
50CLZ—3 |
12.5 | 50 | 5.5 | 4.0 | 190 | |
|
65CLZ—9 |
25 | 20 | 3.0 | 4.0 | 151 | |
|
65CLZ—6 |
25 | 32 | 5.5 | 4.0 | 192 | |
|
65CLZ—5 |
25 | 45 | 7.5 | 4.0 | 198 | |
|
65CLZ—5A |
30 | 35 | 7.5 | 4.0 | 199 | |
|
65CLZ—4.5 |
25 | 60 | 11 | 4.0 | 222 | |
|
65CLZ—3 |
25 | 80 | 15 | 4.0 | 242 | |
|
80CLZ—13 |
45 | 21 | 5.5 | 5.0 | 194 | |
|
80CLZ—11 |
50 | 25 | 7.5 | 4.0 | 199 | |
|
80CLZ—9 |
50 | 32 | 11 | 5.0 | 236 | |
|
80CLZ—9A |
60 | 25 | 11 | 5.0 | 385 | |
|
80CLZ—7.5 |
60 | 50 | 18.5 | 4.5 | 256 | |
|
80CLZ—7 |
45 | 48 | 15 | 4.0 | 255 | |
|
80CLZ—7A |
40 | 50 | 15 | 5.0 | 252 | |
|
80CLZ—6 |
50 | 50 | 15 | 5.0 | 256 | |
|
80CLZ—6A |
30 | 60 | 18.5 | 5.0 | 414 | |
|
80CLZ—5.5 |
45 | 62 | 18.5 | 4.5 | 268 | |
|
80CLZ—5 |
60 | 80 | 30 | 4.5 | 508 | |
|
80CLZ—5A |
54 | 60 | 18.5 | 4.0 | 415 | |
|
80CLZ—5B |
50 | 70 | 22 | 4.5 | 452 | |
|
80CLZ—4 |
50 | 80 | 30 | 5.0 | 646 |
| 型 号 | 流 量 m3/h | 扬程 m | 转速 r/min | 电机功率 Kw | 必需汽蚀余量 m |
泵质量 kg |
|
80CLZ—3 |
50 | 120 | 2950 | 37 | 4.5 | 672 |
|
100CLZ—18.5 |
100 | 20 | 15 | 5.0 | 386 | |
|
100CLZ—13 |
100 | 32 | 18.5 | 5.0 | 416 | |
|
100CLZ—13A |
70 | 25 | 11 | 5.0 | 387 | |
|
100CLZ—13C |
90 | 37 | 22 | 4.5 | 451 | |
|
100CLZ—12 |
80 | 32 | 15 | 4.8 | 374 | |
|
100CLZ—9 |
100 | 50 | 30 | 5.0 | 660 | |
|
100CLZ—9A |
110 | 36 | 22 | 5.0 | 452 | |
|
100CLZ—8 |
80 | 50 | 22 | 4.8 | 456 | |
|
100CLZ—7 |
80 | 60 | 30 | 5.0 | 670 | |
|
100CLZ—6 |
100 | 80 | 45 | 5.0 | 720 | |
|
100CLZ—5 |
100 | 120 | 75 | 5.0 | 962 | |
|
100CLZ—4 |
80 | 120 | 55 | 5.2 | 820 | |
|
125CLZ—23 |
160 | 20 | 18.5 | 5.0 | 496 | |
|
125CLZ—18 |
150 | 68 | 55 | 5.0 | 806 | |
|
125CLZ—16.5 |
160 | 32 | 30 | 5.0 | 642 | |
|
125CLZ—13 |
200 | 50 | 55 | 6.0 | 802 | |
|
125CLZ—12 |
160 | 50 | 45 | 6.0 | 726 | |
|
125CLZ—12A |
160 | 45 | 45 | 6.0 | 726 | |
|
125CLZ—9 |
200 | 80 | 90 | 6.0 | 1082 | |
|
125CLZ—8 |
160 | 80 | 75 | 6.0 | 982 | |
|
125CLZ—8A |
150 | 75 | 75 | 6.0 | 982 | |
|
125CLZ—7 |
200 | 125 | 132 | 6.0 | 1682 | |
|
125CLZ—6 |
160 | 120 | 110 | 6.0 | 1566 | |
|
125CLZ—5 |
120 | 120 | 90 | 5.0 | 1368 |
CLZ系列船用立式自吸泵采用的是轴向回液的泵体结构。CLZ系列船用立式自吸泵体由涡卷室、回液孔、吸入室、储液室、气液分离室等组成，CLZ系列船用立式自吸泵正常起动后，叶轮装置将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮装置内得以完全混合，在离心力的作用，液体夹带着气体向涡卷室外缘流动，在叶轮装置的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液的混合体通过一个扩散管进入我们的气液分离室。
此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过CLZ系列船用立式自吸泵体吐口继续上升排出。进行脱气后的液体回到相应的储液室，并由回流孔再次的进入我们的叶轮装置，与叶轮装置内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮装置作用下，又流向叶轮装置外缘……随着这个过程周而复始的进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，CLZ系列船用立式自吸泵便投入正常作业。
