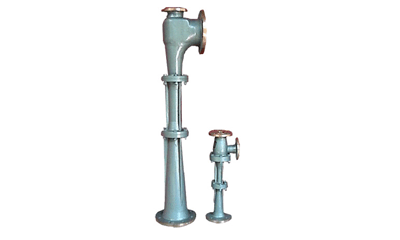

CPJ型喷射泵

CPJ型船用喷射泵的吸入口、排出口和喷嘴均在同一轴线上,效率较高。工作水管弯曲呈J型,其法兰与吸入口、排出口法兰垂直,安装方便。无运动部件,使用寿命长。具有自吸功能,能连续稳定地工作。主要用于舰船排疏水系统,也可用于环保、化工、水利、建材等行业,进行抽排海淡水,混合液体、河道疏浚、输送粉体等。

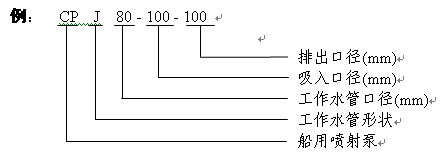

型号说明:

泵型号及性能参数:



型    号 流量 m3/h 吸上高度 m 排出压力 MPa 工作水压 MPa 工作水流量 m3/h 泵质量 kg
 CPJ40-50-65 0~15 3~9 0.05~0.3 0.4~1.4 5~15 16
 CPJ50-80-80 0~40 3~9 0.05~0.3 0.4~1.4 20~45 26
 CPJ80-100-100 0~70 3~9 0.05~0.3 0.4~1.4 40~80 40
 CPJ100-125-125 0~100 3~9 0.05~0.3 0.4~1.4 60~120 60
 CPJ100-150-150 0~125 3~9 0.05~0.3 0.4~1.4 90~150 75
 CPJ125-150-200 0~180 3~9 0.05~0.3 0.4~1.4 100~220 130
 CPJ150-200-200 0~320 3~9 0.05~0.3 0.4~1.4 200~370 165
 CPJ150-200-250 0~420 3~9 0.05~0.3 0.4~1.4 250~500 180
 CPJ200-200-250 0~250 1~7 0.05~0.3 0.1~0.6 300~700 190
 CPJ250-250-300 0~400 1~7 0.05~0.3 0.1~0.6 500~1400 285
 CPJ300-300-350 0~600 1~7 0.05~0.3 0.1~0.6 900~2000 370



目前使用的CPJ型船用喷射泵是利用流体流动是能量的转变来达到输送的目的。利用它可输送液体,也可输送气体。在化工生产中,常将蒸汽作为喷射泵的工作流体,利用它来抽真空,使设备中产生负压。

CPJ型船用喷射泵的工作原理:工作时水蒸汽在高压下以很高的流速从喷嘴中喷出,使周围的空间形成一定的负压,将低压气体或蒸汽带入高速的流体中,吸入的气体与水蒸汽混合后进入扩大管,速率逐渐降低,静压力因而升高,最后经排出口排出。 又称射流泵和喷射器。利用高压工作流体的喷射作用来输送流体的泵。由喷嘴、混合室和扩大管等构成。 工作流体在高压下经过喷嘴以高速度射出时,混合室内产生低压,被输送的流体被吸入混合室,与工作流体相混,一同进入扩大管。在经过扩大管时,流体的压力又逐渐上升;然后排出管外。

CPJ型船用喷射泵的吸入口、排出口和喷嘴均在同一轴线上,效率较高。工作水管弯曲呈J型,其法兰与吸入口、排出口法兰垂直,安装方便。无运动部件,使用寿命长。具有自吸功能,能连续稳定地工作。主要用于舰船排疏水系统,也可用于环保、化工、水利、建材等行业,进行抽排海淡水,混合液体、河道疏浚、输送粉体等。

本公司主要生产经营船用泵、船用水泵、船用喷射泵、船用阀门、船用仪表、船用电机,产品均经国家船检局认可,并可提供中国CCS、英国LR、德国GL、美国ABS、挪威DNV、日本NK、法国BV等国船级社的检验证书。已通过了中国新时代质量认证中心组织的GB/T19001-2000idt ISO9001-2000和GJB9001A-2001质量认证以及海军各基地和陆军、装甲兵部队,部分产品随船出口到东南亚、德国、美国、俄罗斯等国家和地区,为国内船用水泵最主要的供货商,在造船界享有较高的声誉。欢迎洽谈电话:0535-2447146(总机)
