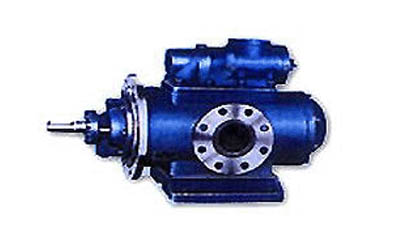

3GSN系列大流量、双吸三螺杆泵

3GSN系列大流量、双吸三螺杆泵是利用螺杆的回转来吸排液体的。中间螺杆为主动螺杆,由原动机带动回转,两边的螺杆为从动螺杆,随主动螺杆作反向旋转。
   3GSN系列大流量、双吸三螺杆泵的螺杆与壳体之间的密封面是一个空间曲面。在这个曲面上存在着诸如ab或de之类的非密封区,并且与螺杆的凹槽部分形成许多三角形的缺口。
   在这样的螺杆上,将形成许多个独立的“∞”形密封空间,每一个密封空间所占有的轴向长度恰好等于累杆的导程。
   螺杆泵它是属于推进式容积泵的,它的主要部件是转子和定子,转子是一个大导程大齿高和较小螺旋内经的螺杆(转子)定子是与之相配的双头螺线和螺套,这样在转子和定子间形成了储存介质的空间,当转子在定子内运转时,介质沿轴向由吸入端向排出运动。
   1、3GSN系列大流量、双吸三螺杆泵的用途:
   1)SN三螺杆泵,自吸。由于各个部件是通用组合系列化拥有多种结构的,可以用于卧式,法兰式以及立式的安装。
   2)根据所输送介质需要还可提供加热或冷却结构。
   2、3GSN系列大流量、双吸三螺杆泵的应用范围:
   1)在供热设备中用做燃油喷油,燃油供应和输送泵。
   2)在机械工业中用做液压,润滑和遥控马达泵。
   3)在化学石油化工和食品工业中用做装载,输送和供液泵。
   4)在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。
   3、特点:
   3GSN系列大流量、双吸三螺杆泵可以输送油类和具有润滑性的液体。

标准性能参数

泵型号 转速 r/min 出口 压力 MPa 运动粘度(mm2/s)
3 12 40 75 380 760
流量 I/min 轴功率 Kw 流量 I/min 轴功率 Kw 流量 I/min 轴功率 Kw 流量 I/min 轴功率 Kw 流量 I/min 轴功率 Kw 流量 I/min 轴功率 Kw
HSN 40-38 950 0.5 16.5 0.24 18.2 0.34 19.1 0.34 19.5 0.37 20.0 0.46 20.0

本公司主要生产经营船用泵、船用水泵、船用喷射泵、船用阀门、船用仪表、船用电机,产品均经国家船检局认可,并可提供中国CCS、英国LR、德国GL、美国ABS、挪威DNV、日本NK、法国BV等国船级社的检验证书。已通过了中国新时代质量认证中心组织的GB/T19001-2000idt ISO9001-2000和GJB9001A-2001质量认证以及海军各基地和陆军、装甲兵部队,部分产品随船出口到东南亚、德国、美国、俄罗斯等国家和地区,为国内船用水泵最主要的供货商,在造船界享有较高的声誉。欢迎洽谈电话:0535-3607501
