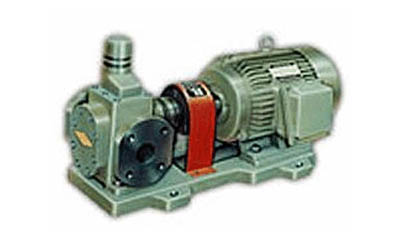

YCB系列圆弧齿轮泵


1、用途:

YCB系列圆弧齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体,以及用于液压传动系统。

2、 YCB系列圆弧齿轮泵的应用范围是:

1)在输油的系统里可以用作传输,增压泵;

2)在燃油的系统中可以用作加压,输送,喷射的燃油泵;

3)在液压的传动系统中可以用作提供液压动力的液压泵;

4)在一切的工业领域里,都可以用作润滑油泵用。

3、结构特点本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮则采用了双圆弧正弦曲线齿形制造的。它跟渐开线齿轮相比之下最突出的优点就是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低、寿命长、效率高。它摆脱了传统设计的束缚,使齿轮泵无论是在设计、生产和使用上进入了一个新的领域。

泵设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装。

YCB系列圆弧齿轮泵是设有安全阀的来作为超载保护的,安全阀的全回流压力是泵额定排出压力的1.5倍。还可以在允许排出压力范围里根据它的实际需要来另行调整。但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装。

泵轴端的密封设计分为两种形式,一种是机械密封,另一种是填料密封,可以根据具体的使用情况以及用户要求确定。

YCB圆弧齿轮泵性能参数表(包括YCB不锈钢)



型号 Model

流量Flow Capacity
工作压力 Mpa



吸入真空高度 m



进出口口径 mm



效率 %



转速 Nr/min



电机功率 kw
m3/h
L/S
YCB 0.6/0.6
0.6
10
0.6
3
Φ25
32
910
0.75
YCB 1.0/0.6
1.0
16.7
0.6
3
Φ25
32
1390
0.75
YCB 1.6/0.6
1.6
26.7
0.6
3
Φ32
42
910
0.75
YCB 2.5/0.6
2.5
42
0.6
3
Φ32
42
1400
1.1
YCB 3.3/0.6
3.3
55
0.6
3
Φ40
60
940

本公司主要生产经营船用泵、船用水泵、船用喷射泵、船用阀门、船用仪表、船用电机,产品均经国家船检局认可,并可提供中国CCS、英国LR、德国GL、美国ABS、挪威DNV、日本NK、法国BV等国船级社的检验证书。已通过了中国新时代质量认证中心组织的GB/T19001-2000idt ISO9001-2000和GJB9001A-2001质量认证以及海军各基地和陆军、装甲兵部队,部分产品随船出口到东南亚、德国、美国、俄罗斯等国家和地区,为国内船用水泵最主要的供货商,在造船界享有较高的声誉。欢迎洽谈电话:0535-3607501
